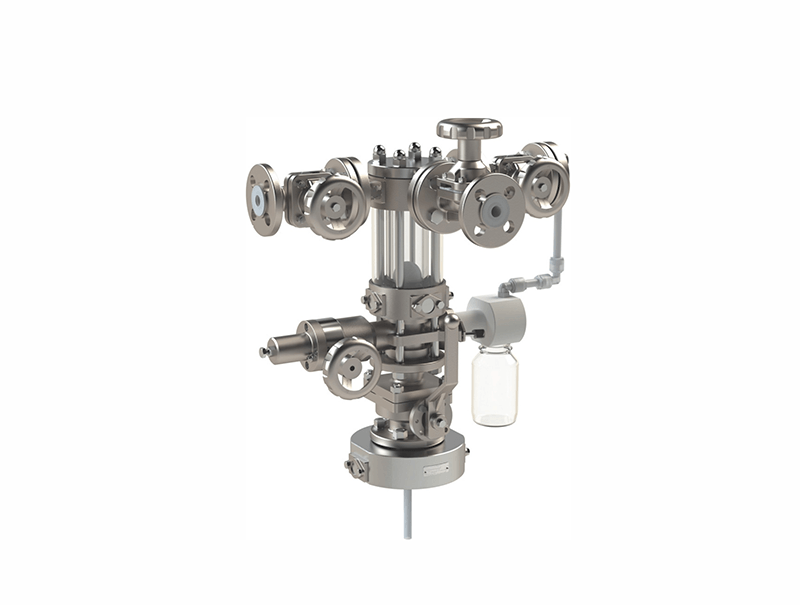

Reactor Top Sampling Systems RTSS

反应釜顶部取样系统 RTSS

DN25 - DN100/ 1” 4”

Product  Features／产品特点

• Modular design for all kinds of combination to fit the  operating conditions .  模块化设计 ，可依据不同工况进行组合。

• Reliable Check valve／视且可靠的止逆性

• Changeable Volume／视且容积可调节

• Strong Scalability I视且扩展接 口丰富

• Strange Corrosion Resistance. Wet parts are PFA/Glass/FFPM

过流部件材质为PFA ，玻璃以及全氟酷橡胶 。耐腐蚀性强

Technical Data／随机数参数

Versions 设计标准 DIN, ISO ANSI

Flanges 法兰 DIN PN16/ 40 resp. ANSI  1501bs/ 3001bs Body 阀体材质 Cast stainless steel  1.4301 (A351 CF-8) 304 Hollow Ball 空il,-、王求 PTFEE

Ball Seatat 阀座材质 FFPMM

LiningLining内衬材质 PFA PFA-AS(Conductive) Pump 隔膜泵 PTFE/PE

Operating Conditions RTSS (depending on material selection)

适用工况范围 RTSS （依据所选的材料）

• Pressure: Main Valve／主阀：500 mbar (7.25 psi) up to 16 bar (232 psi)

压力 Sight Glass Unit视蛊组件：500 mbar (7.25 psi) up to 10 bar (145 psi)

• Temperature:  40。c ( 40。F) up to 200。c (392。F)

温度
